«En gota» es una radio de mueble de baquelita de línea muy llamativa con forma asimétrica, aerodinámica y muy original. De los receptores de radio fabricados en los países del Este, el Talismán 308 U fue uno de los más apreciados en el resto de Europa. En la actualidad, este modelo se encuentra con facilidad y su precio es muy asequible.
Fabricado en Checoslovaquia por Tesla en el año 1948, la radio Talisman 308 U tiene unas dimensiones de 31,5 cm de ancho, 16 cm de fondo y 18,5 cm de alto. Dispone de circuito superheterodino, tres gamas de onda: cortas, medias y largas, y corriente de red de 125/220 voltios. Está equipado con cuatro válvulas: dos UCH21 conversora, UBL21 detectora+final potencia y UY1N rectificadora, esta última válvula hoy es muy difícil de conseguir.
Aparato de radio Talisman 308 U. Imagen: Thevalvepage.com
El chasis y sus componentes.

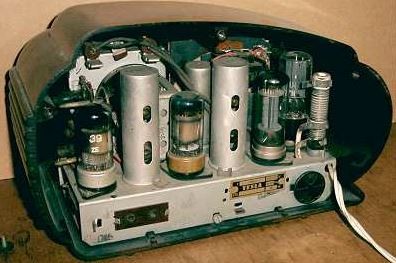

Chasis y cableado.

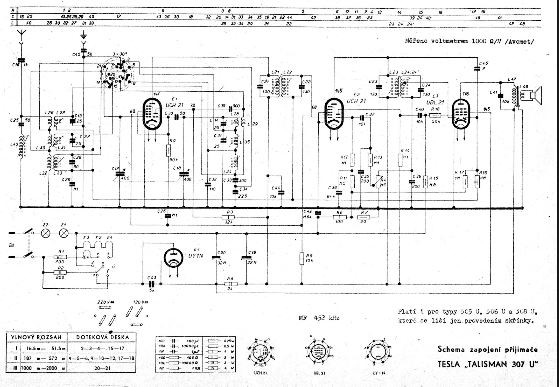

Esquema eléctrico de la radio Talismán 308 U.
MI REPRODUCCIÓN EN MINIATURA
Mi pequeño «en gota» no sé si denominarlo de diamante o de agua. Lo de diamante, por el tiempo que me ha costado hacerlo y las dificultades surgidas, pero con paciencia y buen hacer todas ellas se superan. De agua, por el resultado: el mueble, el sonido y las terminaciones son de una calidad y pureza excelentes. El mueble lo he elaborado en madera de morera con betas blancas muy antigua y las lamas que protegen el altavoz son de madera de peral, se caracteriza por ser muy blanca. El dial es una copia del original y los mandos los he trabajado en madera de abeto.

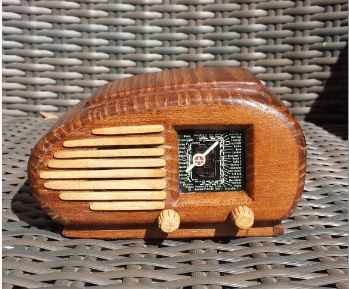

Mi reproducción en miniatura del aparato de radio Talisman.
Detalles de la radio en miniatura Radio Talisman 380U.

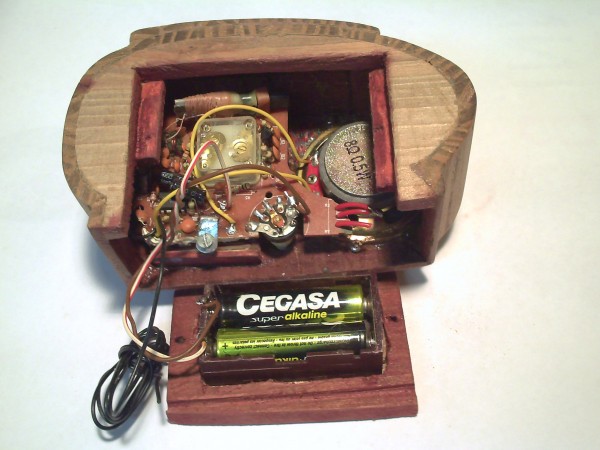

Circuito y mueble.
Mueble y mandos.

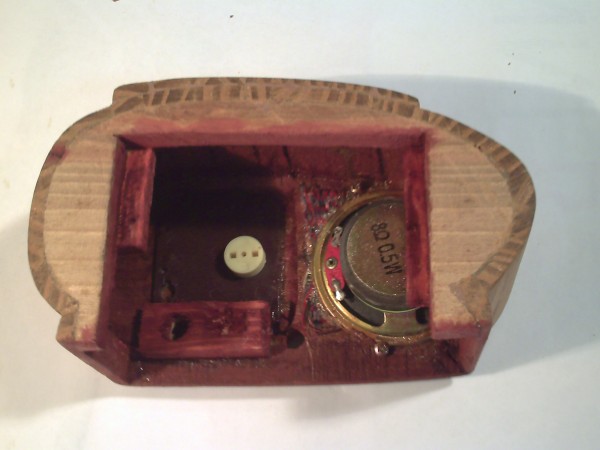

Construcción del mueble.
Circuito: Superheterodino
Alimentación: 3 voltios
Frecuencia: FM
Dimensiones: ancho 13 cm, alto 7 cm, fondo 6 cm.
Este es el resultado del trabajo de muchas horas y no exento de dificultades pero muy orgulloso del resultado. Tenerlo en tus manos, escuchar su sonido son sensaciones que te ayudan a continuar.
¿Os gusta?
